Fixations de mur rideau : pourquoi utiliser des accessoires complémentaires ?
Dans certains cas de mis en œuvre de murs rideaux, Louineau recommande l'utilisation d'accessoires afin de faciliter la fixation, s'adapter au gros œuvre ou encore éviter la détérioration de l'épine sur du long terme.

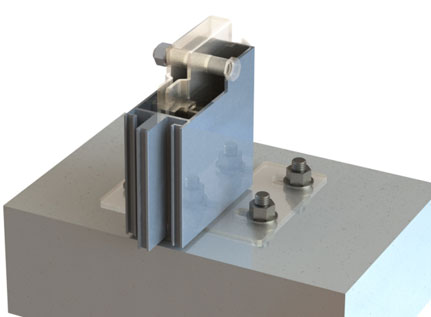

Le tube anti-écrasement : l'accessoire qui empêche la déformation de l'épine lors du serrage
Lors du serrage de l'épine à la pièce d'ancrage, il est fréquent que le profil se déforme. Cela apporte non seulement un manque d'esthétisme mais surtout une perte des caractéristiques mécaniques du profil, ayant une incidence sur l'ensemble de la façade.
Pour éviter cette déformation et garantir la fonction mécanique de l'épine, Louineau propose l'ajout d'un tube anti-écrasement. Cet accessoire a pour rôle de maintenir l’écart des faces de serrage du profil, ce qui évite sa détérioration lors de sa fixation.
A noter : il est important de souligner que tous nos essais sont réalisés avec un tube anti-écrasement. Pour utiliser nos valeurs de reprises de charges, nous vous conseillons fortement l'utilisation de cet accessoire.
La longueur de l'entretoise est choisie en fonction du type de profil et du type de pièce utilisés. Pour un manchon (de type MDPV ou MCHMDP), la longueur du tube est égale à la largeur du profil. En revanche pour le sabot, la longueur du tube est égale à la largeur totale du corps du sabot.

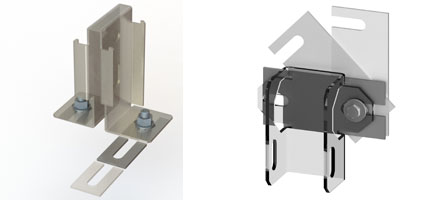

La cale fourchette : l'accessoire qui rectifie les écarts
Sur certains chantiers de mur rideau, la mise en œuvre peut être complexe si la planéité du gros œuvre n'est pas parfaite. Pour compenser les écarts entre la pièce d'ancrage et le gros œuvre, Louineau préconise l'ajout d'une ou plusieurs cales fourchettes.
Les cales s'adaptent aussi bien sur les sabots que sur les manchons. Elles peuvent être conçues en acier, aluminium ou inox et sont disponibles en plusieurs dimensions selon le calage à effectuer.
Les cales doubles ont pour avantage de maintenir en position isostatique la pièce fixée.
La plaque de renfort : l'accessoire qui solidifie la pièce d'ancrage
L'utilisation d'une plaque de renfort (PRC) va permettre à la pièce d'ancrage d'augmenter considérablement sa résistance. En effet, dans le cas où la pièce de fixation semble avoir une résistance inférieure à sa reprise de charge, Louineau vous recommande son utilisation.
Pour savoir si votre manchon ou sabot reprennent suffisamment les charges du mur rideau, n'hésitez pas à contacter notre bureau d'études ! Toutes les pièces d'attache standards Louineau ont été testées et disposent d'un PV d'essai disponible à la demande lors de la commande.

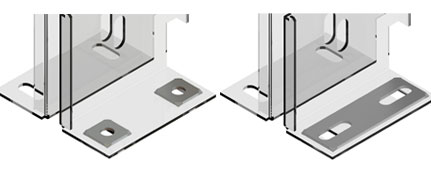

Le crapaud anti-glissement : l'accessoire qui améliore la fixation
Les semelles des pièces d'ancrage Louineau sont conçues avec des trous oblongs permettant de simplifier la mise en position de la fixation. Une fois le réglage de la pièce effectué, Louineau préconise d'ajouter un crapaud anti-glissement afin d'améliorer la fixation.
La conception du crapaud permet d'une part, de fixer la pièce en point fixe, grâce à son trou rond, et d'une part, d'avoir une bonne adhérence à la pièce d'ancrage grâce à ses griffes d'accroche situées dans les angles.
Pour que la fixation de la pièce d'attache soit pleinement efficace, il est recommandé de souder le crapaud à l'élément d'ancrage.
Cet accessoire s'applique aussi bien sur la semelle d'un manchon que sur l'oreille d'un sabot. Il est disponible en trou simple ou en trou double.
